Leis de Ohm Resistência elétrica, resistividade e leis de Ohm

Como mostramos em outro artigo, a corrente elétrica consiste no movimento ordenado de elétrons é formada quando há uma diferença de potencial (ddp) em um fio condutor. E esse movimento no condutor fica sujeito a uma oposição que é conhecida como resistência elétrica.

No inicio do século 19, o físico alemão Georg Simon Ohm (1787-1854) descobriu duas leis que determinam a resistência elétrica dos condutores. Essas leis, em alguns casos, também valem para os semicondutores e os isolantes.

A primeira lei de Ohm
Considere um fio feito de material condutor. As extremidades desse fio, são ligadas aos pólos de uma pilha, como mostra a figura abaixo. Desse modo, a pilha estabelece uma diferença de potencial no fio condutor e, conseqüentemente, uma corrente elétrica. Para se determinar o valor da corrente elétrica, coloca-se em série no circuito um amperímetro e, em paralelo, um voltímetro que permititrá a leitura da tensão. A montagem do circuito está ilustrada na figura abaixo:


Com o circuito montado e funcionando, fazemos as medições de tensão e corrente através dos aparelhos instalados. Agora imagine que a diferença de potencial da pilha seja dobrada (podemos fazer isso ligando uma segunda pilha em série com a primeira). Como resultado dessa alteração, o voltímetro marcará o dobro da tensão anterior, e o amperímetro marcará o dobro de corrente elétrica. Se triplicarmos a diferença de potencial, triplicaremos a corrente elétrica. Isso quer dizer que a razão entre a diferença de potencial e a corrente elétrica tem um valor constante. Essa constante é simbolizada pela letra R.


Se colocarmos a corrente elétrica (i) em evidência, podemos observar que, quanto maior o valor de R, menor será a corrente elétrica. Essa constante mostra a resistência que o material oferece à passagem de corrente elétrica.

A primeira lei de Ohm estabelece que a razão entre a diferença de potencial e a corrente elétrica em um condutor é igual a resistência elétrica desse condutor. Vale salientar que a explicação foi desenvolvida tendo como base um condutor de resistência constante. É por isso que condutores desse tipo são chmados de condutores ôhmicos.

A unidade de resistência elétrica no Sistema Internacional está exposta no quadro a seguir.



A segunda lei de Ohm
A primeira lei de Ohm nos apresentou uma nova grandeza física, a resistência elétrica. A segunda lei de Ohm nos dirá de que fatores influenciam a resistência elétrica. De acordo com a segunda lei, a resistência depende da geometria do condutor (espessura e comprimento) e do material de que ele é feito. A resistência é diretamente proporcional ao comprimento do condutor e inversamente proporcional a área de secção (a espessura do condutor). Observe a figura abaixo.

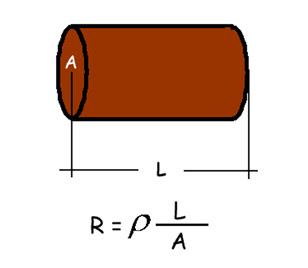

A figura apresenta a segunda lei de Ohm, onde L representa o comprimento do condutor e A é a área de sua secção reta. Essa equação mostra que se aumentarmos o comprimento do fio, aumentaremos a resistência elétrica, e que o aumento da área resultará na diminuição da resistência elétrica.

O é a resistividade do condutor, que depende do material de que ele é feito e da sua temperatura.
Paulo Augusto Bisquolo é professor de física do colégio COC-Santos (SP).
